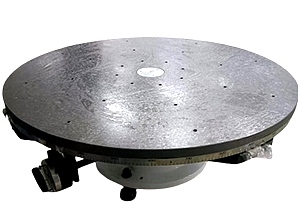

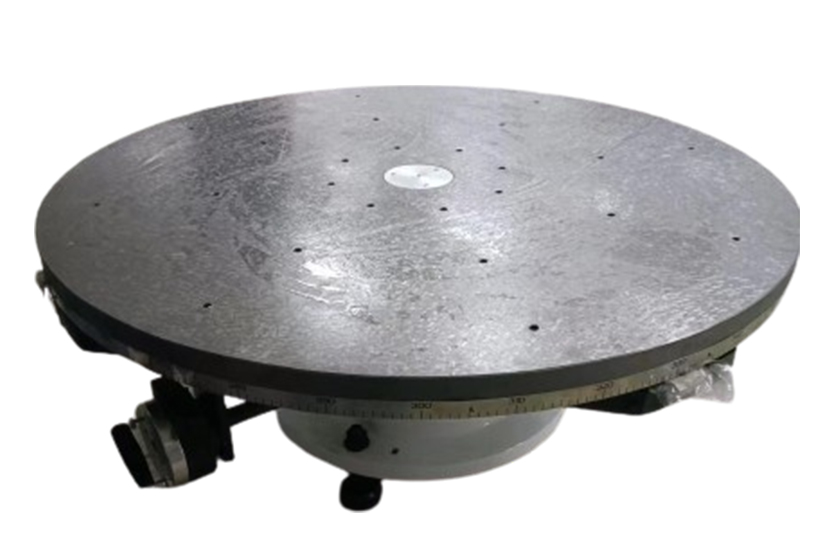

手動帶電動單軸轉臺

精密單軸電動轉臺由機械臺體、控制機箱組成。機械臺體臺面式結構，采用精密角度編碼器實現角位置動態測量，可以采用步進電機驅動和手輪驅動兩種方式驅動軸系旋轉。

操作時可由電機驅動轉至某一目標角位置附近，測控系統實時測量顯示出相應的角度位置，然后手動微調至準確目標位置。微調調整目標位置定位精度優于1角秒。

1、設備名稱：手動帶電動調節單軸轉臺

2、設備型號：T1G1000GH-1

3、數量：壹臺

4、技術指標：

4.1性能要求

主要技術指標

1）臺面尺寸：  φ1000mm；

2）臺面平面度：0.02mm；

3）臺面跳動：  0.05mm；

4）轉動范圍：  連續；

5）定位精度：  ±3″；

6）測角分辨率：0.0001°；

7）承載重量：  200kg。

8）驅動電機處傳動比1:500；手輪處傳動比1:100，微調處傳動比1:9000；

9）工作臺圓周刻度，360°，每格1°；

10）工作電壓AC220V50Hz；

11）設備重量：約500kg

12）臺面

臺面采用鑄鐵材料，均布放射狀安裝孔（標準M8螺釘）暫定
